Vist variant: VBG Gavlsæt EDF 300 180 375x600 Art. nr. 21-786478

VBG Gavl - Trækbjælke - EDF 300 180 VBG Gavlsæt EDF 300 180 375x600 Art. nr. 21-786478

R58.03

VBG Gavl - Trækbjælke - EDF 300 180

21-786478

VBG Gavlsæt EDF 300 180 375x600
Art. nr. 21-786478

EUP 180 H = 140 eller EUR 180 kan bruges sammen med EDF 300 180

Gavlsættet EDF 300 180 er beregnet til helt underliggende montering af trækbjælke.
Beregnet til individuel placering af huller inden for referencemålene.

Brug EDF 300 180, hvis du ønsker en lav montering sammen med underkøringsværn godkendt iht. UNECE R58 Revision 3, samt med underkøringsværnsgavl EUP/EUR 180.

EDF 300 180 fås i forskellige bredder og længder.

Tekniske data

Specifikationer

Stemplet / markeret med nummer	Left = 21-21-786800, Right = 21-786900
Køretøjsfabrikant	Universal
Hulbillede med chassisramme	Uden huller mm
Skrueforbrug (stk.)	Min 24
Mål	M14/M16
Monteringshøjde	Lav

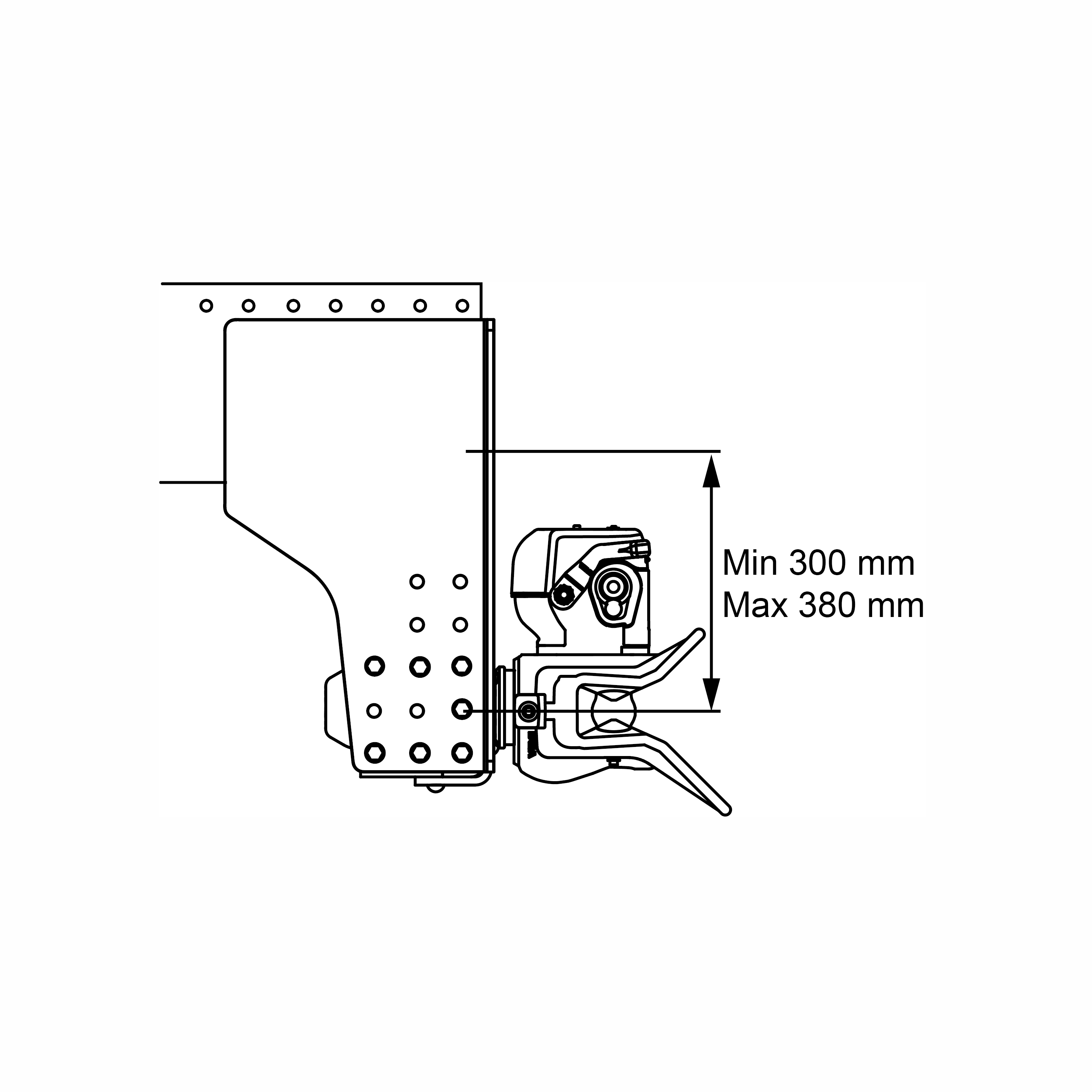

Koblingshøjde gavl (mm)	300-380
Dimension (b x h)	375 x 600
Montering	Underliggende
Krævede ramme stivhed (cm4) > 12 ton	min 5700
Vægt	37 kg
Type mærkning	VFD
Farve	Grå

Typegodkendelsesnr.: Se pågældende trækbjælke

Tilvalg / Tilbehør

Tilvalg

	Art. nr.
VBG Gavlsæt EUP 180 H=140	21-717878
VBG Gavlsæt EUR 180	21-718478

	Art. nr.
VBG Trækbjælke DB 75V-2 L=590	20-108378
VBG Trækbjælke DB 75V-2 L=728	20-108178
VBG Trækbjælke DB 75V-2 L=742	20-111278
VBG Trækbjælke DB 75V-2 L=752	20-107978
VBG Trækbjælke DB 75V-2 L=756	20-110878
VBG Trækbjælke DB 75V-2 L=762	20-107778
VBG Trækbjælke DB 75V-2 L=766	20-111078
VBG Trækbjælke DB 75V-2 L=770	20-107578
VBG Trækbjælke DB 75V-2 L=790	20-151278
VBG Trækbjælke DB 75V-2 L=826	20-107178
VBG Trækbjælke DB 75V-2 L=850	20-106978
VBG Trækbjælke DB 75V2 L885	20-106778

Tilbehør

	Art. nr.
Boltsæt M14x40 10 stk	21-724500
Boltsæt M 14x50 10 stk	21-738400
Boltsæt M14x40 4 stk	21-724400
Boltsæt M 14x50 4 stk	21-738500
Boltsæt M16x50 10 stk	21-204700
Boltsæt M16X50 4 stk	21-204800
Boltsæt M14x60 10 stk	21-202400
Boltsæt M14x60 4 stk	21-204600
Boltsæt M16x60 10 stk	21-204900
Boltsæt M16x60 4 stk	21-205000
Boltsæt M14x70 10 stk	21-593900
Boltsæt M14x70 4 stk	21-593800
Boltsæt M16x70 10 stk	21-593700
Boltsæt M16x70 4 stk	21-593600

Dokumentation / Manualer

Certifikat	Format	Størrelse
VBG drawbeam DB 75V-2 - Certificate_English.pdf	pdf	8.9 MB
Monteringsvejledning	Format	Størrelse
VBG End plate EDF 300 180 - Mounting instruction - 38-355800.pdf	pdf	4,2 MB
Informationstegning	Format	Størrelse
VBG Endplate EDF 300 180 - 21-786478 - Information drawing.pdf	pdf	127,7 KB

Mangler du et bestemt dokument?

Vis alle varianter

Passer til

VBG Gavl Bagkofanger Flad montering - EUP 180

VBG Gavl Bagkofanger aftagelig montering - EUR 180

Passer til trækbjælke

VBG Trækbjælke DB 75V-2
