Querträgersysteme

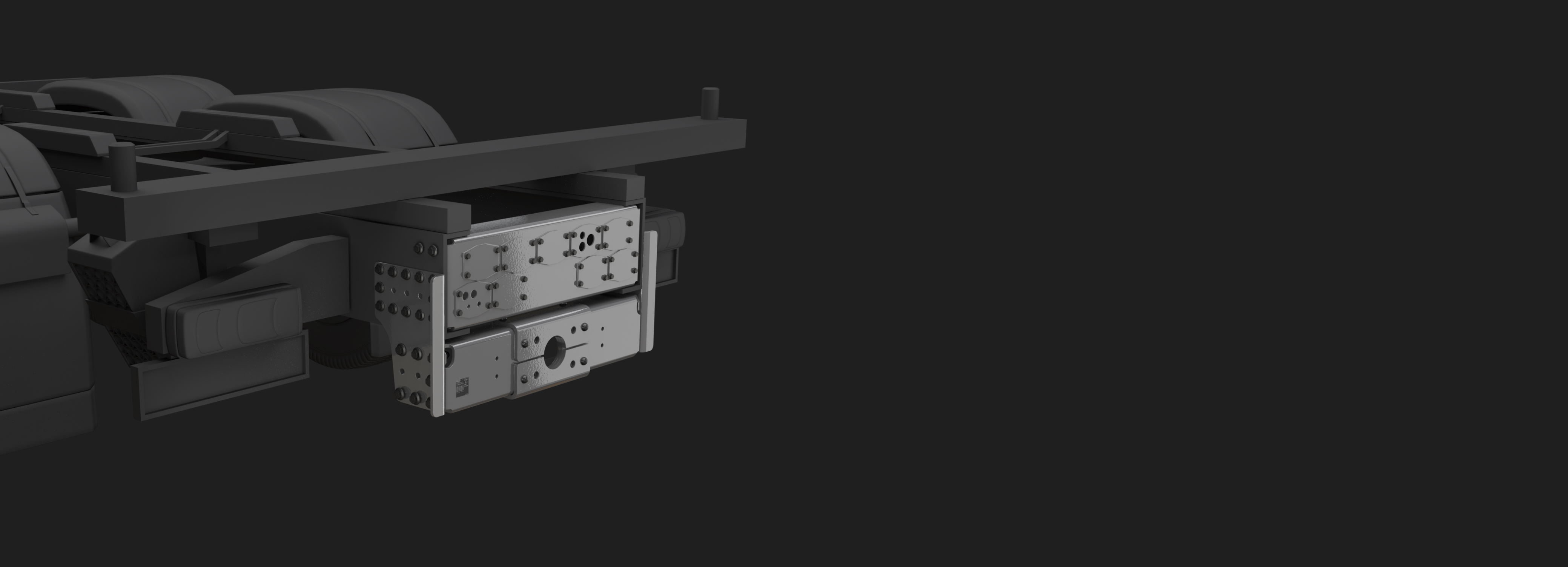

Das Deichselsystem von VBG, Cross Member System (CMS), umfasst eine breite Palette standardisierter Komponenten, die sich zur perfekten Lösung zusammenstellen lassen. Mit dem System minimieren Sie die Notwendigkeit von Anpassungen bei der Montage der Kupplungsanlage und können die Montage schnell und einfach vornehmen. Das System ist an verschiedene Fahrzeughersteller angepasst und Endkappen, Kupplungen und Halterungen für den Unterlaufschutz sind vormontiert lieferbar, so dass noch mehr Zeit eingespart wird.

Mehr zu Querträgersysteme

Wahl der Montagealternative

helt underliggande

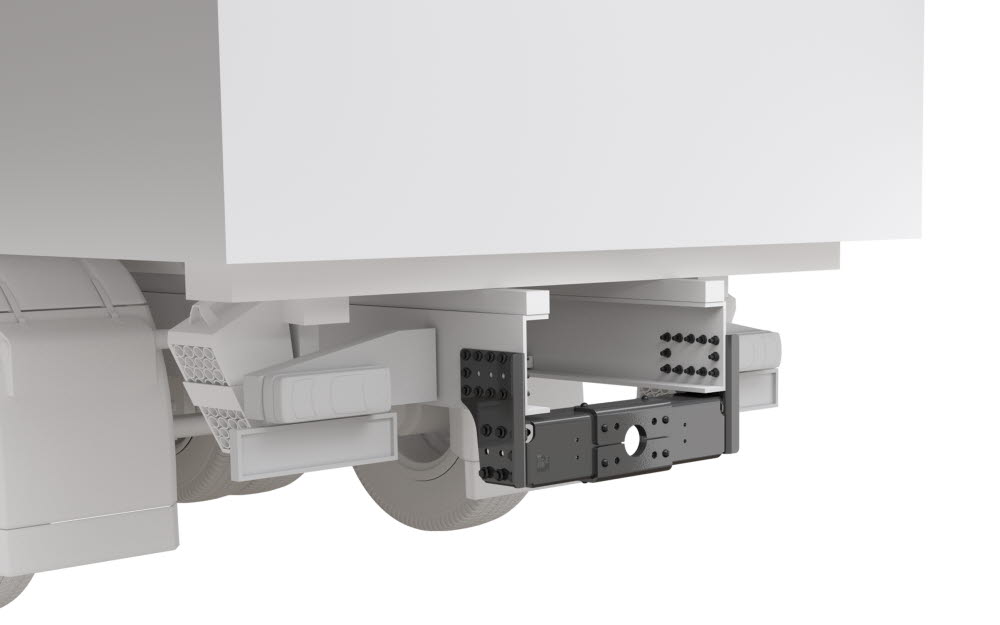

Unterseitige Montage

Weiter mit unterseitiger Montage
halvt underilggnade

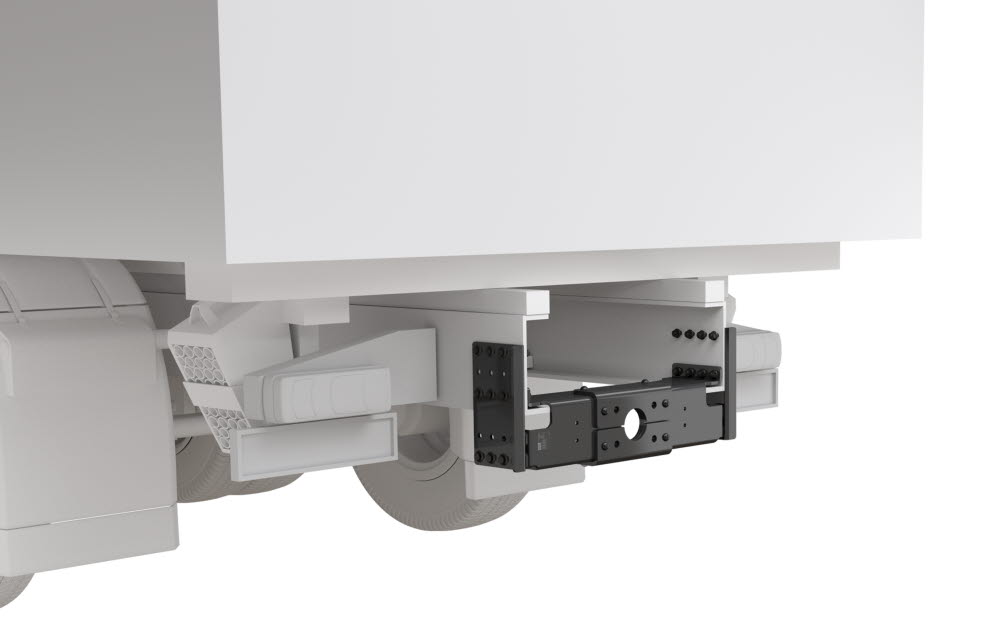

Halb unterseitige Montage

Weiter mit halb unterseitiger Montage
centralt monterat

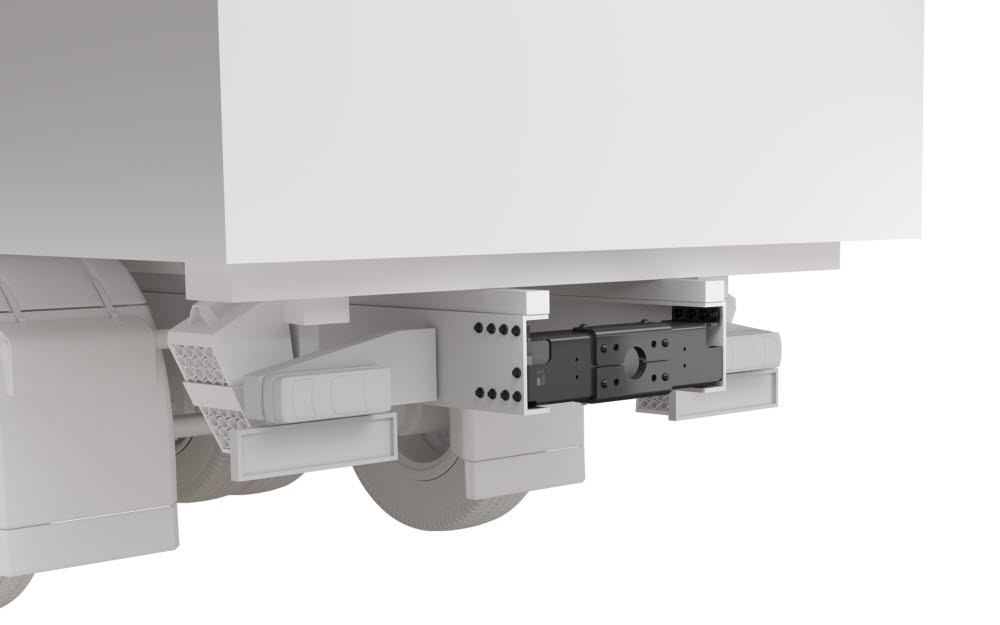

Mittige Montage

Weiter mit mittiger Montage
invändigt monterat

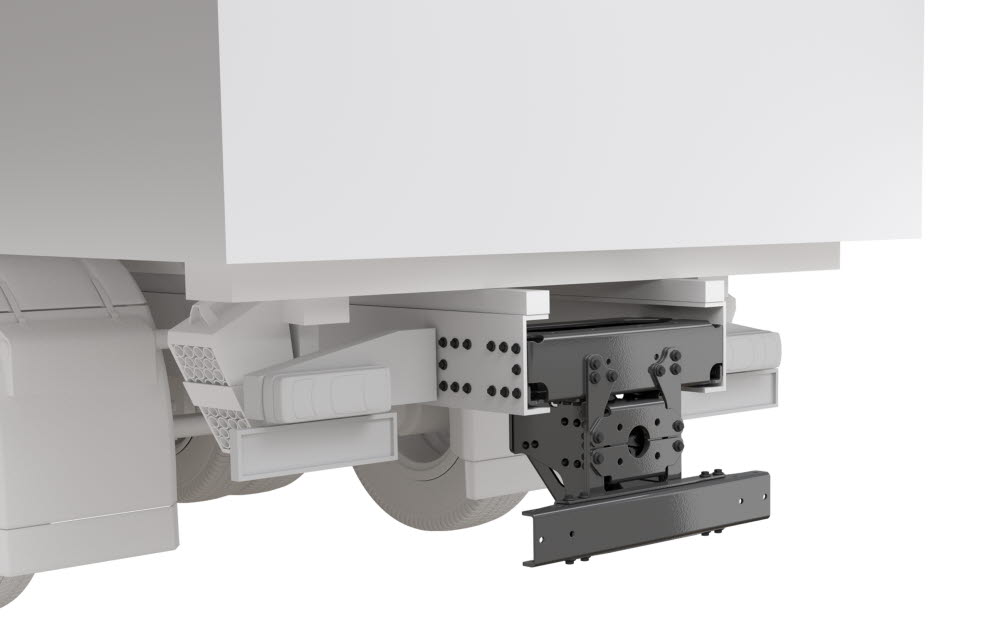

Innenmontage

Weiter mit Innenmontage

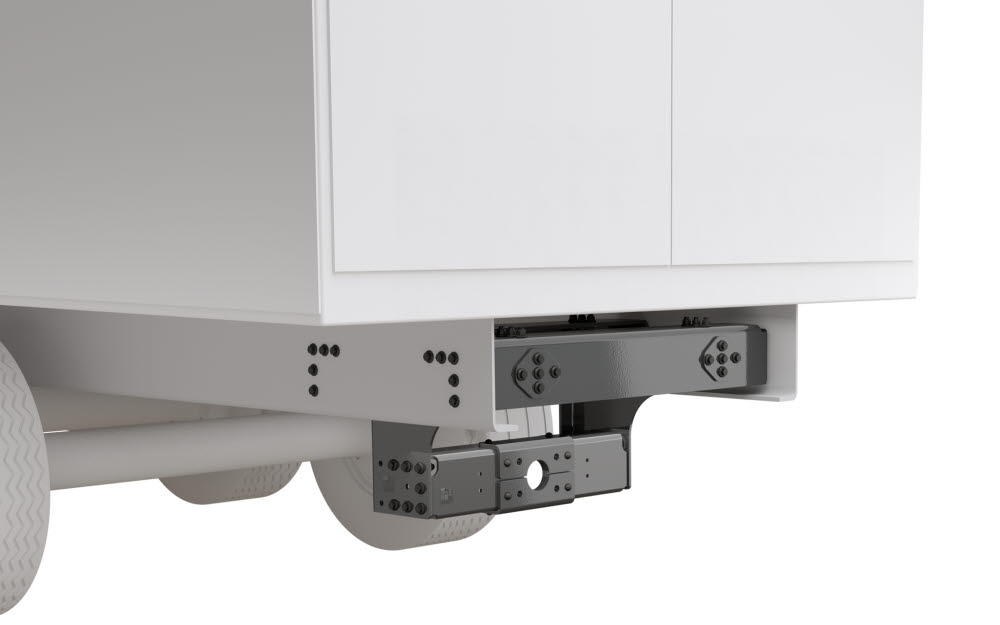

Trailer

Weiter mit trailer
centralt monterat

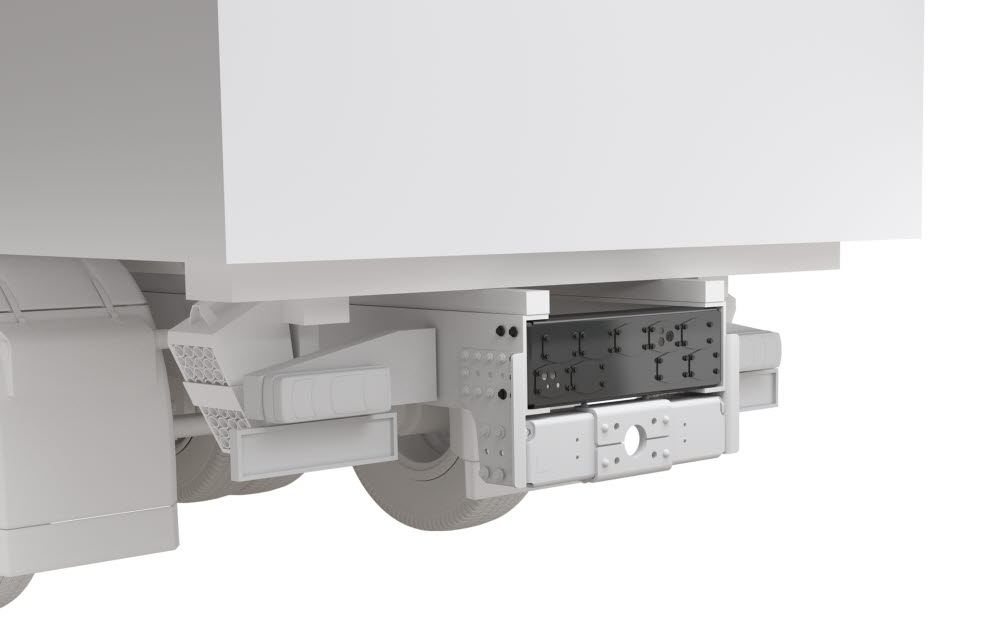

Andere Querträger

Weiter mit Andere Querträger
skruvar

Die Schraube ist wichtig!

Es ist sehr wichtig, dass für die Montage des VBG-Systems die richtige Schraubensorte und die richtige Schraubenlänge verwendet wird. Das ist eine Frage der Sicherheit, denn die falsche Schraube kann die Stabilität des Systems beeinträchtigen!

Die VBG-Schraubensätze verfügen über eine Oberflächenbehandlung, die an die umgebenden Materialien angepasst ist und einen Korrosionsschutz bietet, der im Salzspraytest im Vergleich zu Zinkeisen praktisch doppelt so lange hält.

•  Die Qualität 8.8 ist Zink-Nickel-behandelt für eine harte und unempfindliche Oberflächenschicht.

•  Die Qualität 10.9 wird zur Verhinderung der Wasserstoffversprödung mit Zink-Aluminium behandelt.



Zur Minimierung von Korrosion sind immer Schrauben mit möglichst wenig potentiellen Unterschieden zum umgebenden Material zu wählen.

Wahl der richtigen Schraubenlänge

Was Sie über das Deichselsystem wissen sollten:

Kupplungshöhen

Abhängig von der Kupplungshöhe ist das Deichselsystem in vier Kategorien unterteilt:


• Unterseitige Montage

• Halb unterseitige Montage

• Mittige Montage

• Innenmontage

Die einfachste Montagelösung für mittige und halb unterseitige Montage ist die Deichsel C7 mit dem entsprechenden Plattensatz vom Typ EDS. Eine unterseitige Montage erhält man mit der Deichsel DB 75V-2 und der entsprechenden EDH-Platte.

Leistungsberechnung (D- und V-Wert)

Die Wahl des richtigen Deichselsystems setzt voraus, dass man den Leistungsbedarf der Kupplungsanlage kennt. Das kann man mit dem VBG Performance Value Calculator berechnen.



Optionen je nach Anwendung

Wird eine Innenmontage benötigt, weil kein Platz auf der Außenseite des Rahmens vorhanden ist? Oder sollte man die Deichseln am Anhänger montieren? VBG hat Lösungen für unterschiedliche Bedürfnisse und Einsatzbereiche.

Oberflächenfinish von Weltklasse

Die gesamte Deichsel ist im Sinne eines optimalen Rostschutzes innen und außen mit Zink-Mangan-Phosphatierung und ED-Verfahren behandelt. Die Außenfläche der Deichsel ist pulverbeschichtet, um die Verschleißfestigkeit und die Oberflächenqualität zu optimieren. Weitere Informationen über die einzigartige Oberflächenbehandlung von VBG.
