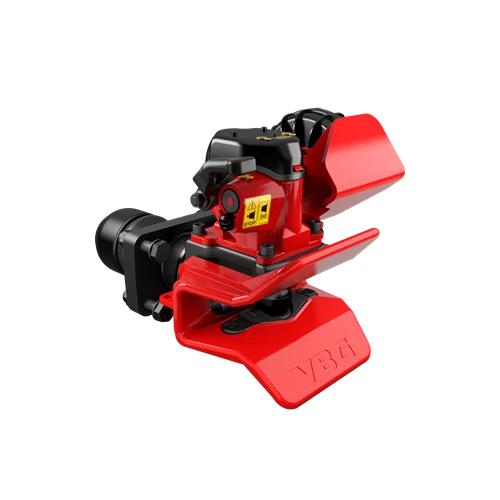

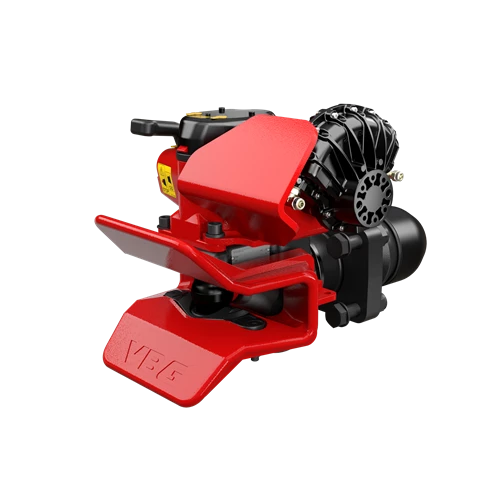

VBG 750V - Tilhengerkobling

Kobling VBG 750V

Kobling VBG 750V
Det. nr. 09-052500

Kontakt oss Reservedeler
Dette produktet har utgått fra vårt sortiment. Her finner du teknisk informasjon, som tekniske data, dokumentasjon, anvisninger og eventuelle reservedeler til ditt produkt.

Denne koblingen er beregnet for traller, tilhengere og dollys utstyrt med trekkøye iht. SS Ø 57 mm.
Et godt valg for deg som kjører volumtralle, har mindre behov for ytelsesverdier og har bedre veiforhold. Takket være den gjennomtenkte og brukervennlige konstruksjonen får du en driftssikker og slitesterk kobling med lave driftskostnader. Den gjennomprøvde innfestingspakken med store lagerflater er tilpasset vertikalkrefter.

Tekniske data



Spesifikasjoner

Manøvrering Manuell
Koblingshullbilde 160 x 100 mm
Trekkøye Ø 57
Vekt 58 kg
Tilhengerdrag Stivt + leddet
Koblingsklasse (EU) S
Koblingshullbilde 160 x 100 mm
Trekkøye Ø 57 mm
Typegodkjenning nr. E4*55R-010063

Kapasitetsverdier

D-verdi (kN) 190
Dc-verdi (kN) 120
S-verdi (kg) 1000
V-verdi (kN) 50

I samsvar med standard SS 550000-1 kategori 5 og SS 550100-1 C-57

Dokumentasjon/håndbøker


Førerinstruksjon Format Størrelse
Drivers manual 38-233900.pdf pdf 26,8 MB
Sertifikat Format Størrelse
VBG Coupling 750V - Certificate_English.pdf pdf 166,8 KB
Indicating_Sensor_Certificate.pdf pdf 108,6 KB
Informasjonstegning Format Størrelse
VBG Coupling 750V - 09-052500 -Information drawing_English.pdf pdf 212,3 KB
VBG Coupling 750V - 09-052500 -Information drawing_English.zip zip 683 KB
Monteringsanvisning Format Størrelse
VBG Coupling 750V - Mounting instruction - 38-175600.pdf pdf 1,8 MB
