Den ultimata kopplingen

VBG MFC - Släpvagnskoppling

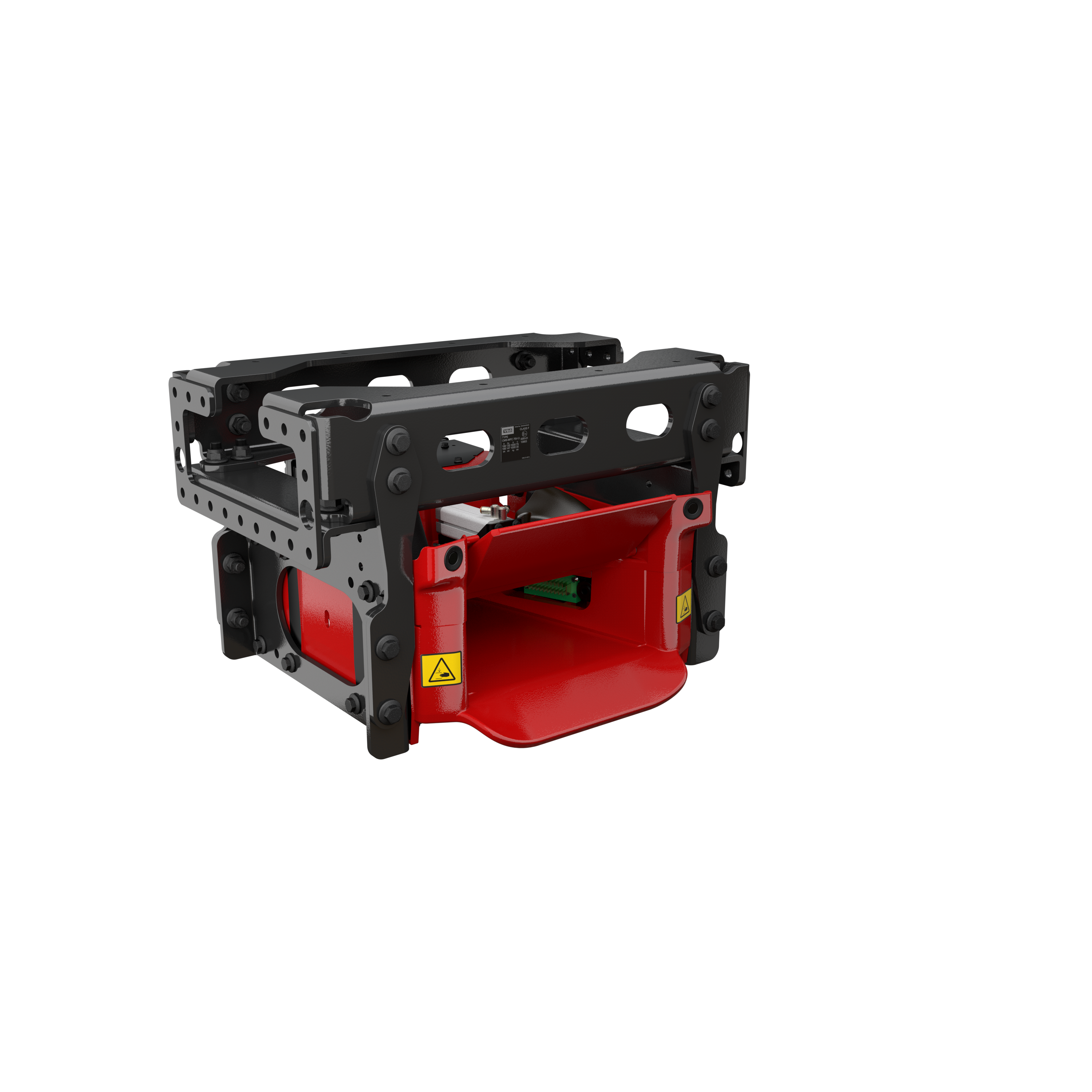

Koppling VBG MFC hydraulik

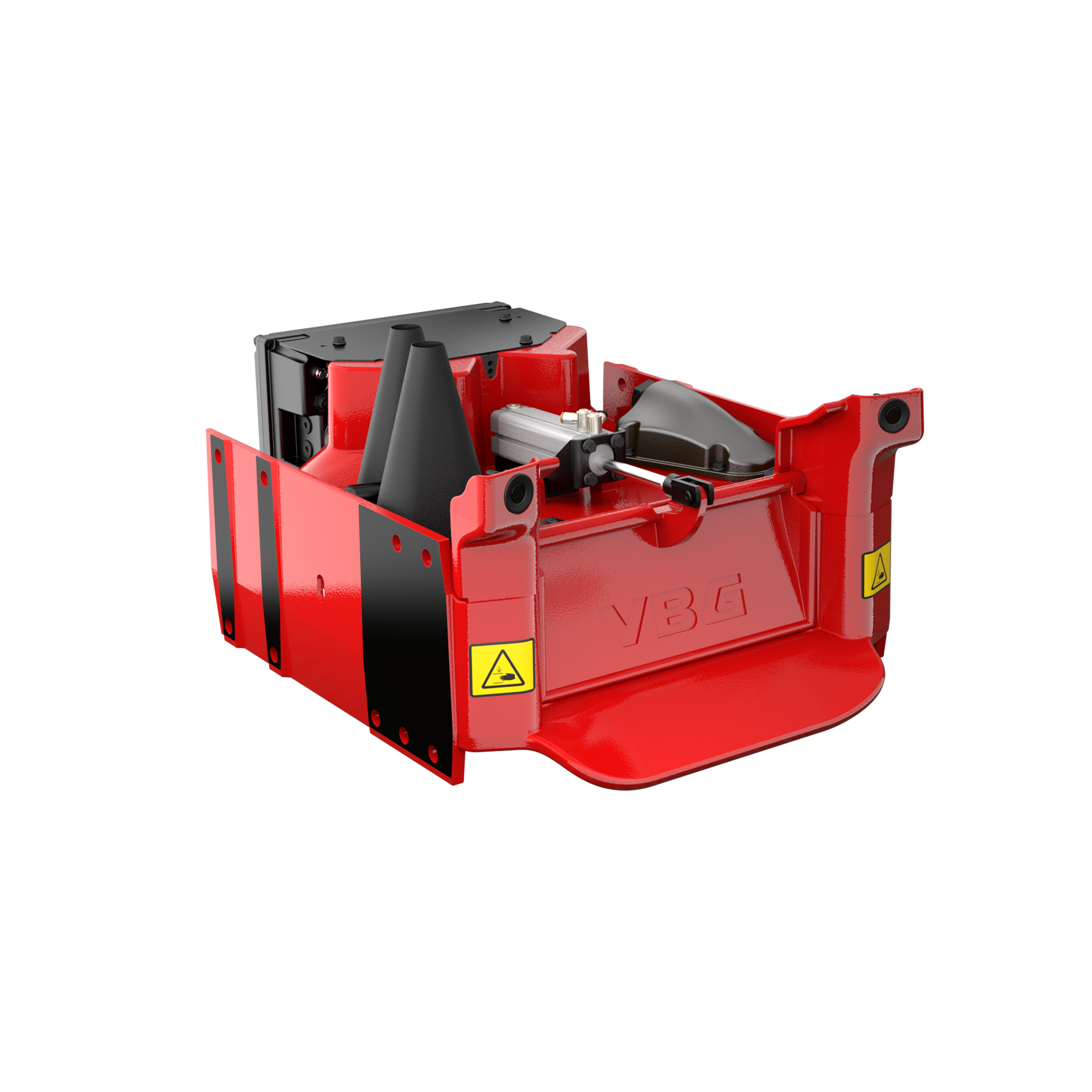

Koppling VBG MFC hydraulik
Artikel nr 08-031100

Kontakta oss Reservdelar
Med VBG MFC (Multi Function Coupling) sätts en ny standard på marknaden. Helautomatisk till- och frånkoppling sparar inte bara mycket tid, utan ger maximal säkerhet och bekvämlighet åt föraren – som inte ens behöver lämna hytten.

Med en knapptryckning startas till- och frånkoppling av samtliga funktioner - pneumatik, el och ev. hydraulik. Den unika komfortkilen ger en stabil, glappfri och bekväm sammankoppling med oslagbar körkomfort.

Den helt glappfria kopplingen minskar också det totala fordonsslitaget.

Vid många dagliga till- och frånkopplingar kan tidsvinsten med VBG MFC vara så stor, att det blir den mest ekonomiska kopplingslösningen av alla. Minskad tomgångskörning ger också stora miljövinster.

VBG MFC är godkänd för både släpvagnar och dolly. Finns både med och utan hydraulik.
MFC-Genomskärning

Så här fungerar den

Kopplingen och dragkilen har integrerade anslutningar för bromsluft, elsystem och hydraulik. När dragkilen är på plats säkras den med dubbla låskilar och därefter kopplas bromsluft, el och hydraulik till helt automatiskt.

MFC Function4

Så här kopplar du

Vid tillkoppling sänder ultraljudssensorer signaler till manöverpanelen i hytten, som visar dragkilens läge i förhållande till kopplingen. Detta gör det enkelt att styra in dragkilen, utan att vara beroende av någon backkamera.

MFC display

Enklare kan det inte bli

Från manöverpanelen i hytten styr du allt enkelt och smidigt. Displayen visar bland annat när tillkoppling förbereds, när backning kan påbörjas och när tillkopplingen är klar. När den gröna kopplingssymbolen tänds är systemet kopplat och låst, och det är bara att köra.

Dags att beställa VBG MFC?

CAN-bus

För att VBG MFC ska fungera på ditt fordon måste kopplingen få lastbilens hjulbaserade hastighet via CAN. Denna information hämtas från lastbilens CAN-bus för påbyggare (ofta kallad FMS CAN eller SAE J1939).

Varför ska jag välja den här?

Fleet manager

Vid många dagliga till- och frånkopplingar finns mycket tid och pengar att spara med VBG MFC. Eftersom tidsbesparingen kan vara upp till flera minuter för varje till- och frånkoppling, sparas avsevärd tid som i stället kan användas för att hålla fordonet rullande. Även bränsleförbrukningen vid tomgång under till- och frånkoppling blir betydande över tiden – bränsle som i stället kan användas för körning. Sett över fordonets livslängd kan helautomatisk koppling faktiskt vara den mest ekonomiska lösningen.

VBG MFC ger maximal säkerhet, ergonomi och komfort för föraren. Vid trånga utrymmen, eller i riskmiljöer behöver föraren inte ens lämna hytten.

Lång livslängd
Pålitlig konstruktion
Ökad effektivitet för föraren

Tech manager

VBG MFC levereras som en komplett enhet för fordonet. Allt är färdigt och klart – balksystem, koppling, el, luft och hydraulikanslutningar är förmonterade och går snabbt och enkelt att montera på fordonet.

Snabb och enkel montering
Fill 1 Created with Sketch.
Levereras förmonterad

Förare

Enklare, snabbare och bekvämare än så här kan det inte bli. Du manövrerar hela till- och frånkopplingen från manöverpanelen i hytten. Eftersom du varken behöver gå ur och i hytten eller manövrera kopplingen i ansträngande arbetsställningar, minskar risken för belastningsskador – och din säkerhet blir maximal.


Med VBG MFC får du en glappfri koppling med oslagbar körkomfort. Med snabb, automatisk till- och frånkoppling kan du stressa mindre och helt enkelt må lite bättre på jobbet.

Group Created with Sketch.
Ergonomisk
Ökar din säkerhet
Sparar tid

Tekniska data



Specifikationer

Hydraulik Med hydraulik
Manövrering Automatisk
Paketering MFC kopplingsdel
Dragögla Ø MFC Dragkil
Vikt 109 kg
Dragstång Stel + Ledad
Kopplingsklass (EU) S
Dragögla Ø MFC Dragkil
Typgodkännande nr E24*55R-010105

Prestandavärden

D-Värde (kN) 188
Dc-Värde (kN) 147
S-Värde (kg) 1000
V-Värde (kN) 35

Dokumentation / Manualer


Informationsritning Format Storlek
VBG MFC standard and hydraulic - 08-030000 - Information drawing.pdf pdf 406 KB
VBG MFC standard and hydraulic - 08-030000 - Information drawing (DGW).dxf dxf 6,5 MB
Certifikat Format Storlek
VBG MFC EMC -Certificate_English.pdf pdf 126,5 KB
VBG MFC - Certificate_English.pdf pdf 147,1 KB
VBG-MFC-R13-annex-22 - Certificate_English.pdf pdf 36,9 KB
Monteringsanvisning Format Storlek
VBG Drawbeam CMS-MFC_CMS-AMS - Mounting instruction - 38-312800.pdf pdf 3,1 MB
VBG MFC - Mounting instruction - 38-216103_Norwegian.pdf pdf 5,4 MB
VBG MFC - Mounting instruction - 38-216102_Swedish.pdf pdf 4,6 MB
VBG MFC - Mounting instruction - 38-216105_English.pdf pdf 5,4 MB
VBG MFC - Mounting instruction - 38-216108_Danish.pdf pdf 4,8 MB
VBG MFC - Mounting instruction - 38-216106_German.pdf pdf 5,4 MB
Användarmanual Format Storlek
VBG MFC Drivers manual_Danish.pdf pdf 2,6 MB
VBG MFC Drivers manual_English.pdf pdf 3 MB
VBG MFC Drivers manual_Swedish.pdf pdf 2,3 MB
VBG MFC Drivers manual_Norwegian.pdf pdf 3 MB
VBG MFC Drivers manual_German.pdf pdf 2,6 MB
