Bakre fäste Briab

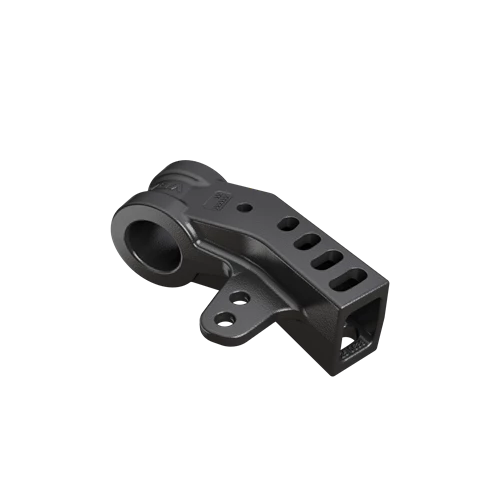

SP_VBG hinge bracket briab_25-073500.png

Bakre fäste Briab
Artikel nr 25-073578

Kontakta oss
Bakre fäste för VBG:s Multi, Multi XF och Optimal-dragstänger.
Vid reparation bör kompletteras med monteringsats 26-058600. Säljs styckvis för att erbjuda maximal flexibilitet.

Tekniska data



Specifikationer

Vikt 8,3 kg

Passar till

VBG Multi D179/D158 Dragstång

VBG Multi D179/D158 Dragstång

VBG Multi D179/D158 är den ultimata lösningen för dem som behöver en mångsidig och pålitlig dragstång för tung transport. Denna dragstång är utrustad med två dragögon, ett på 57 mm och ett på 76 mm eller en 50 mm och en 76 mm, vilket ger dig flexibiliteten att koppla till olika typer av dragfordon med enkelhet och säkerhet. Passar släpvagnar med c/c-mått mellan 980/1050/1100/1200/1300 mm. Dragstångslängder kan variera mellan 1600 – 3000 mm i steg om 50 mm. Den är mycket enkel att montera med hjälp av skruvförband, och för att ytterligare förenkla finns en speciell centreringsanordning som fästes i dragöglan. Flexibel Dragstången kan anpassas till de flesta fordons-kombinationer. Med ett fåtal standardenheter erhålls dragstångslängder från 1600 – 3000 mm (se tabell) och c/c-mått 980/1050/1100/1200/1300 mm. Flera alternativ Dragstången kan förses med antingen vibrablock eller Briabfäste för infästning i släpvagnen. Två olika dimensioner på dragögla finns tillgängliga: SS Ø57/76mm (NATO), ISO Ø50/76mm (NATO). Tillbehör Dragstången kan förses med fotsteg, gångbord samt balansfjäder eller liknande som justerar dragstången till kopplingens höjd. VBG Multi Dragstång består av: 1 st Framdel inkl. bultsats 2 st Skänklar 1 st Bakre tvärstag inkl. bultsats 2 st Bakre fäste med monterade Vibrablock (Ø 32 mm) eller Briabfästen 2 st Fjäderbult eller monteringssats Briab 2 st Monteringsplåtar
VBG Multi D179 Dragstång

VBG Multi D179 Dragstång

VBG Multi är en lätt, men samtidigt stark dragstång som passar släpvagnar med c/c-mått mellan 980/1050/1100/1200/1300 mm. Dragstångslängder kan variera mellan 1200 – 3000 mm i steg om 50 mm. Den är mycket enkel att montera med hjälp av skruvförband, och för att ytterligare förenkla finns en speciell centreringsanordning som fästes i dragöglan. Flexibel Dragstången kan anpassas till de flesta fordons-kombinationer. Med ett fåtal standardenheter erhålls dragstångslängder från 1200 – 3000 mm (se tabell) och c/c-mått 980/1050/1100/1200/1300 mm. Flera alternativ Dragstången kan förses med antingen vibrablock eller Briabfäste för infästning i släpvagnen. Två olika dimensioner på dragögla finns tillgängliga: SS Ø57 mm, ISO Ø50 mm. Tillbehör Dragstången kan förses med fotsteg, gångbord samt balansfjäder eller liknande som justerar dragstången till kopplingens höjd. VBG Multi Dragstång består av: 1 st Framdel inkl. bultsats 2 st Skänklar 1 st Bakre tvärstag inkl. bultsats (endast prestanda D: 179 kN) 2 st Bakre fäste med monterade Vibrablock (Ø 32 mm) eller Briabfästen 2 st Fjäderbult eller monteringssats Briab 2 st Monteringsplåtar
VBG Multi D130 Dragstång

VBG Multi D130 Dragstång

VBG Multi är en lätt, men samtidigt stark dragstång som passar släpvagnar med c/c-mått mellan 980/1100/1200/1300 mm. Dragstångslängder kan variera mellan 1200 – 3000 mm i steg om 50 mm. Den är mycket enkel att montera med hjälp av skruvförband, och för att ytterligare förenkla finns en speciell centreringsanordning som fästes i dragöglan. Flexibel Dragstången kan anpassas till de flesta fordons-kombinationer. Med ett fåtal standardenheter erhålls dragstångslängder från 1200 – 3000 mm (se tabell) och c/c-mått 980/1100/1200/1300 mm. Flera alternativ Dragstången kan förses med antingen vibrablock eller Briabfäste för infästning i släpvagnen. Tillbehör Dragstången kan förses med fotsteg, gångbord samt balansfjäder eller liknande som justerar dragstången till kopplingens höjd. VBG Multi Dragstång består av: 1 st Framdel inkl. bultsats 2 st Skänklar 2 st Bakre fäste med monterade Vibrablock (Ø 32 mm) eller Briabfästen 2 st Fjäderbult eller monteringssats Briab 2 st Monteringsplåtar
VBG Multi XF Dragstång

VBG Multi XF Dragstång

VBG Multi XF är en lätt, men samtidigt stark dragstång som passar släpvagnar med c/c-mått mellan 700 mm – 1300 mm. Dragstångslängder kan variera mellan 1269 – 4358 mm, i steg om ca 62 mm. Den är mycket enkel att montera med hjälp av skruvförband, och för att ytterligare förenkla finns en speciell centreringsanordning som fästes i dragöglan. Flera alternativ Dragstången kan förses med antingen Vibrablock eller Briabfäste för infästning i släpvagnen. Fem olika dragöglor finns tillgängliga: VBG MFC, SS Ø57 mm, SS Ø57 mm vinklad 5˚, ISO Ø50 mm och DIN Ø40 mm. SS Ø57 mm vinklad 5˚ används vid låg infästning i släpvagnen. Tillbehör Dragstången kan förses med fotsteg, gångbord samt balansfjäder eller liknande som justerar dragstången till kopplingens höjd. VBG Multi XF Dragstång består av 4 st Skänkeldelar 1 st Ögla 1-2 st Tvärstag 2 st Bakre fäste med monterade Vibrablock (Ø 32 mm) eller Briabfästen 2 st Fjäderbult eller monteringssats Briab 6 st Skruvsats skänkel 1-2 st Skruvsats tvärstag
VBG Optimal Dragstång

VBG Optimal Dragstång

VBG Optimal är anpassad för släpvagnar där överbackning av dragstången krävs. Den bygger på VBG:s unika modulkoncept med få delar, vilket ger stor flexibilitet med många valmöjligheter. Dragstångslängder finns mellan 2150 mm - 4520 mm i steg om 50 mm och med c/c mått 700, 900, 980, 1050, 1100 och 1200 mm. Leveransfärdig Dragstången levereras färdigmonterad i önskad längd. För att förenkla transport och lagerhållning ligger framdelen teleskopiskt inskjuten i bakdelen. Enkel att montera Enkel att montera på släp. Inga svetsmoment eller borrning behövs. All montering – även tillbehör – sker med skruvförband. Flexibel Dragstången finns tack vare sin modulkonstruktion och teleskopiska uppbyggnad i längder från 2150 mm ända upp till 4520 mm. Infästningens C/C mått går att få 700, 900, 980, 1050, 1100 och 1200 mm. Flera alternativ Dragstången kan förses med antingen Vibrablock eller Briabfäste för infästning i släpvagnen. Fem olika öglor finns tillgängliga: VBG MFC, SS Ø57 mm, SS Ø57 mm vinklad 5 grader, ISO Ø50mm och DIN Ø40mm. SS Ø57 mm vinklad 5 grader används vid låg infästning i släpvagnen. Skyddar slangar Optimal dragstång är skapad med möjlighet att placera slangar och kablar skyddade invändigt i stången, vilket minskar risk för slangbrott och haveri. Reservdelar Dragstångens moduluppbyggnad med få olika delar, underlättar reservdelshållning och bidrar till kostnadseffektiva, totalekonomiska lösningar. VBG Optimal Dragstång består av 1 st Bakdel, med monterade bakre fästen Vibra Ø32 mm inkl. fjäderbult (alternativt Briab inkl. monteringssats) 1 st Framdel (med monterad ögla och glidkonsol) inkl. bultsats 1 st Glidkonsol, bakre
